概述

NKR5 系列中文軟起動器正是以先進的微處理器為核心，應用先進的軟件設計方法和最新的硬件技術，采用晶閘管相移技術，實現交流異步電動機的軟起動、軟停車功能，同時具有斷相、過壓、欠壓、過流、過載、三相不平衡、短路等多項保護功能。

該軟起動器覆蓋7.5-600KW，質量可靠，電磁兼容性(EMC)好，適用于煤礦井下、露天煤礦、冶金礦山、港口碼頭、選煤廠、發電廠、風機、水泵、輸送類及壓縮機等大負荷惡劣環境中運輸設備軟起動/直接起動控制，是星/三角轉換，自耦降壓，磁控降壓等降壓啟動設備的理想換代，產品的軟起動/直接起動的改造和新產品的軟起動/直接起動設計。

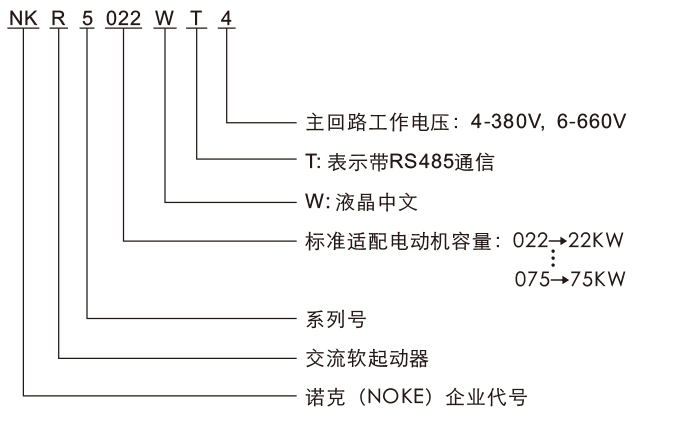

軟起動器型號

主電路和接地端子連接

NKR5 軟起動器主電路連接圖

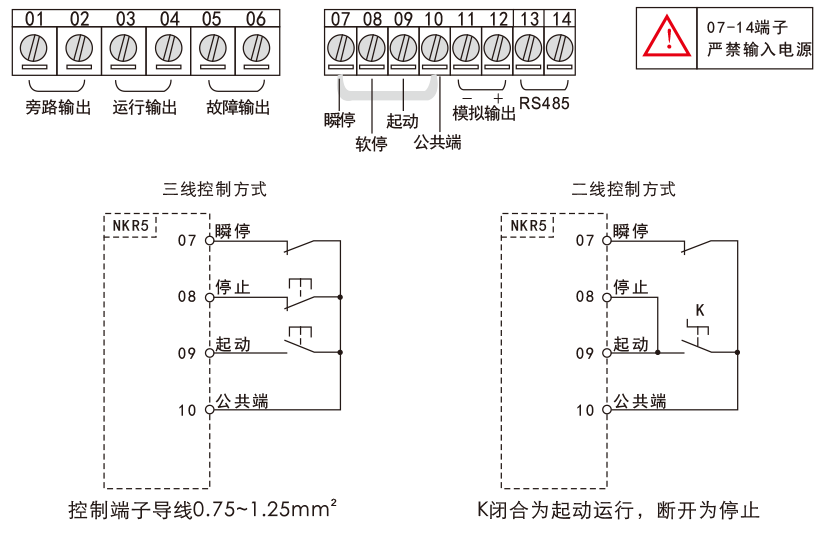

控制端子連接

控制電路端子的功能見下表。按照不同的功能設定，控制端子的功能和連接亦不同。

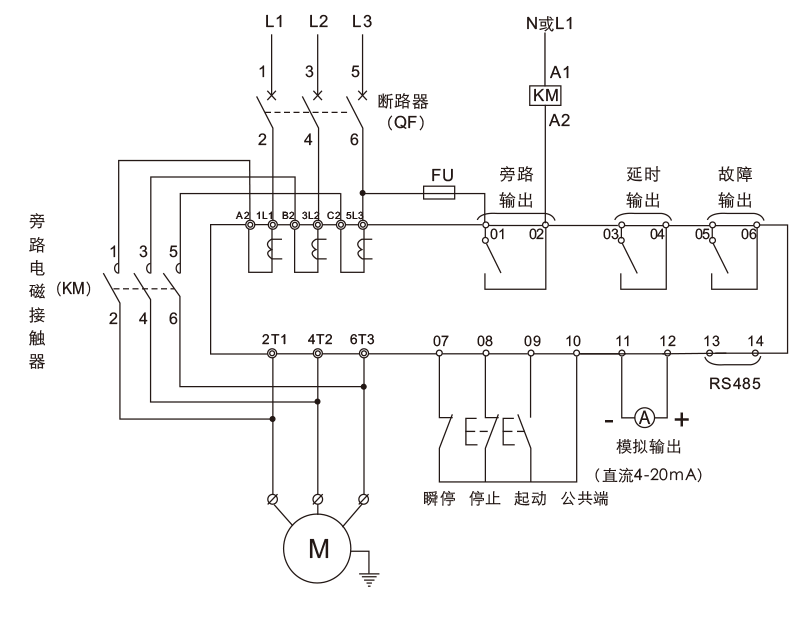

NKR5 一、二次接線圖

控制電路端子

外形尺寸
